夹套反应釜

适用范围

夹套反应釜是能根据工艺要求辅助物料反应,实现其加热或冷却需求的一款反应釜。现被广泛用于精细化工、油墨、涂料、热熔机啊、医药等行业,是现代化工业常用的反应设备之一。

工作原理

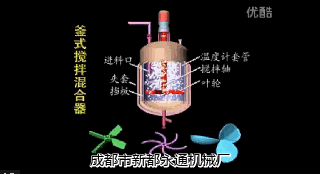

夹套反应釜主要由搅拌容器(包含罐体和夹套)、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成,反应釜是在一定压力和温度下,借助搅拌器将一定容积的两种或多种液体以及液体与固体或气体物料混匀,促进其反应的物料,釜体上的夹套主要是用于加热和冷却的模块。

产品简介

夹套反应釜主要由罐体和夹套两部分组成,其中罐体是反应釜的核心,是为物料反应提供一个空间。罐体又包括封头、筒体、搅拌装置、传动装置、轴封装置等,他们与支座、人孔、工艺接管等附件一起构成了一个完成的反应釜罐体。夹套则是为物料反应的操作温度提供一个保障,是套在罐体外部的密闭空间容器。



搅拌装置是用于搅拌反应物料,帮助物料充分反应的主要工具,由搅拌器和搅拌轴组成,搅拌形式通常由工艺设计而定,有锚式、浆式、蜗轮式、推进式或框式。
传动装置是带动搅拌装置的动力,主要由电机、减速器、联轴器和传动轴等组成

轴封装置是用于对反应釜进行密封的系统,我厂一般采用机械密封或者填料密封。

开孔数量规格或其它要求可根据用户要求设计、制作。



夹套反应釜的特点:

1、可采用蒸汽加热、导热油电加热等多种加热方式,加热迅速,安全环保无泄漏;

2、结构简单方便维护保养及维修;

3、非标定制最大程度上满足生产工艺的技术要求。

夹套反应釜维护保养:

1、设备要定期进行检修,查各部件螺丝是否松动,轴封装置是否损坏,发现损坏及时更换处理;

2、每次用完后需及时断电,长期不用时要将筒体里面的物料清理干净并将筒壁清洗干净。

   反应釜技术参数:

夹套反应釜规格

实际容量

简体直径(mm)

反应釜
传热面积(M²)

反应釜
传热面积(M²)

500L

550L

900

2.438

2

1000L

1100L

1100

2.867

2.6

1500L

1650L

1200

3.537

3.1

2000L

2200L

1300

4.165

3.8

3000L

3300L

1500

5.569

5.4

5000L

5200L

1700

8.942

7.6

6000L

6600L

1800

10.323

8.7

8000L

8800L

2000

16.132

15.1

10000L

11000L

2200

20.345

18.9

15000L

16500L

2300

31.012

29.5

20000L

22000L

2400

41.679

40.1







选型示例

我厂夹套反应釜部分图片:
