电加热反应釜

适用范围

电加热反应釜是通过夹套加热(或冷却)装置配合搅拌系统一起帮助反应釜内物料充分混合反应,目前被广泛用于石油、化工、轻工、农药、燃料、橡胶等行业中用来完成硫化、轻化、硝化、烃化、聚合以及缩合等工艺过程。

工作原理

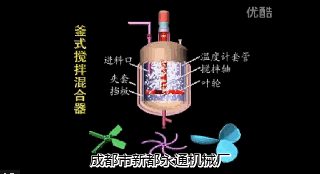

电加热反应釜是向夹套内通入导热油,然后将电加热杆通电发热升温给导热油进行加热,再利用导热油的热量给釜内物料进行加热。由于导热油使用时损耗低,并且传热系数高,因此具有加热迅速的特点,现在被化工行业广使用。

产品简介

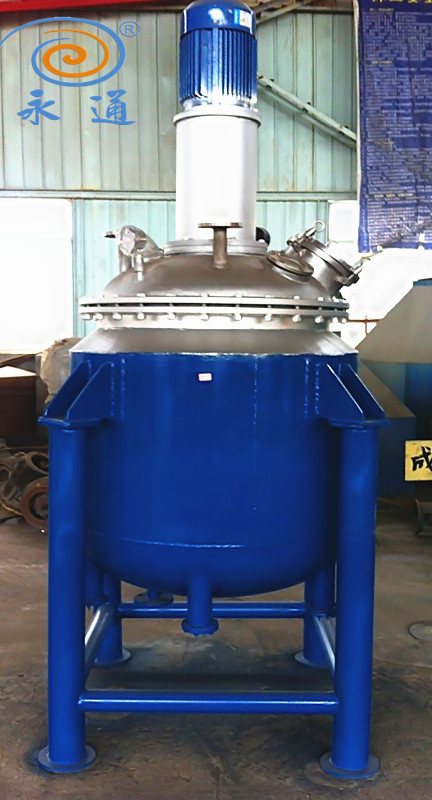

电加热反应釜主要有夹套、釜体、釜盖、搅拌装置、传动装置、轴封装置及支承等组成,可采用碳钢、不锈钢等材质制造,若反应物料有强烈的腐蚀性还可选择将设备内部做防腐处理(内衬PO、PE、PTFE)等。加热方式采用导热油电加热。搅拌形式有锚式、框式、螺带式、浆式、刮壁式等。传动形式有普通电机、防爆电机、电磁调速电机等。轴封装置分为填料密封、机械密封等。

电加热反应釜具有以下几个特点

1、非标定制,封头上开孔数量、搅拌形式、传动形式、轴封形式、设备大小以及其他技术参数均根据客户工艺要求设计;

2、采用电加热导热油进行加热,导热油传热系数高,具有加热迅速的特点;

3、导热油电加热的方式通过电加热杆通电发热升温进行加热,无需锅炉自动升温、使用方便;




定购电加热反应釜需提供的技术参数:

1、反应釜使用温度、压力;

2、物料状态(粉料、浆料、液体),以便选择合适的搅拌器;

3、物料是否具有腐蚀性,根据腐蚀性的强弱选择制造材质(碳钢、不锈钢或者钢衬塑);

4、是否需要防爆。

电加热反应釜技术参数:

公称容量
(L)

实际容量
(L)

电热功率
(KW)

夹套容量
(L)

内锅尺寸
(φmm)

外锅尺寸
(φmm)

减速机
型号

电机功率
(n/kw)

搅拌速度
(n/min)

50

61

3×2

95

400

600

m3

1450/0.6

60-80

100

120

6×2

120

500

700

m3

1450/0.6

60-80

200

247

6×3

200

600

800

m4

1450/1.5

60-80

300

355

6×3

250

700

900

m4

1450/1.5

60-80

500

589

9×4

290

900

1100

m6

1450/2.2

60-80

1000

1215

12×4

560

1200

1400

m8

1450/4

60-80

2000

2244

15×5

750

1400

1600

m8

1450/4

60-80

3000

3201

15×5

1015

1600

1800

m8

1450/7.5

60-80

4000

4020

15×5

1226

1600

1800

m10

1450/7.5

60-80

5000

5170

18×5

1400

1800

2000

m10

1450/7.5

60-80




选型示例
