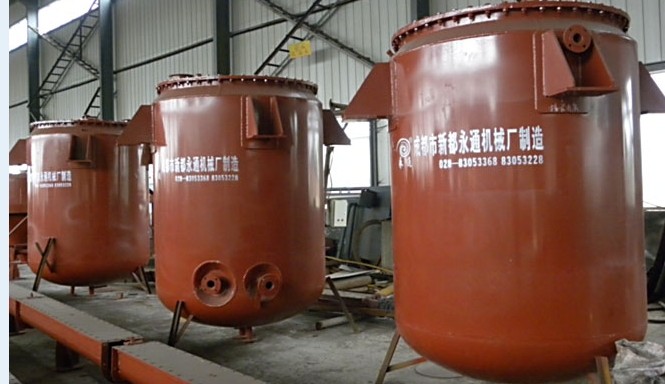

蒸汽加热反应釜

适用范围

蒸汽加热反应釜具有耐高温、耐腐蚀、无污染且加热迅速的特点,广泛用于石油、化工、油漆、橡胶等行业中加热或冷却以帮助物料分解、聚合、浓缩等工艺。

工作原理

蒸汽加热反应釜是以高温蒸汽作为热源,即是通过锅炉向反应釜夹套或盘管内通入稳定的高温蒸汽,把蒸汽热量传入釜内从而对反应釜内的物料进行加热以帮助物料完成分解、聚合等工艺要求。

产品简介

   蒸汽加热反应釜是属于压力容器的一种,永通具有一、二类压力容器资质,完全可满足这种反应釜的设计与制造,且设计制造和验收全部参照GB150-89《钢制压力容器》技术条件和要求。

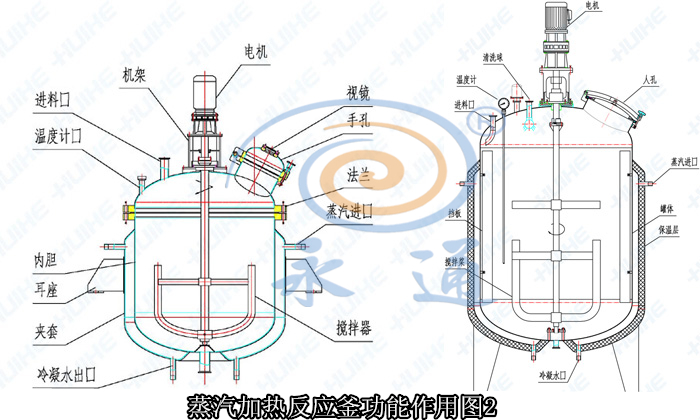

蒸汽加热由反应釜釜体、釜盖、夹套(或盘管)、搅拌器、传动装置、轴封装置、支承等组成。其加热方式是通过向反应釜夹套(或盘管)通入稳定的高温蒸汽,利用蒸汽的热量对物料的加热,加热时蒸汽应由上进下出,若该反应釜用于冷却时冷却水需从下进上出。此反应釜具加热迅速、耐高温、耐腐蚀、无污染等特点。

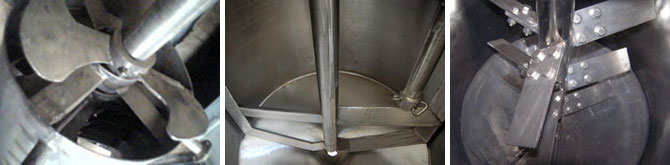

蒸汽加热反应釜搅拌器有框式搅拌、锚式搅拌、桨叶式搅拌、挂壁桨叶搅拌以及绞龙式搅拌,用户可根据自己的工艺需求选择合适的搅拌器。



蒸汽加热反应釜的安装与使用:

1、蒸汽加热反应釜需在反应釜旁边另配锅炉以保证有稳定的高温蒸汽通入反应釜,我公司未配备锅炉需客户自己配备。

2、设备工艺接管上的自备件、安全阀等需按反应釜的尺寸要求配备;

3、反应釜应安装在稳固、平整的工作台上,工作高度根据使用要求而定,设备与工作台周围需留一定空间,方便安装和后期维修;

4、设备安装时传动轴要与地平面垂直;

5、安装完成之后对设备各连接部位进行检查看是否牢靠,各管件、管口、密封件、整机做气密试验,无泡、冒、滴、漏现象才合格;

6、开机前根据制造商要求给减速机注入机械油,打开电机防护罩用手转动风叶检查有无卡怠现象,搅拌桨有无刮壁现象,清理釜内污物,方可开机。空车运转30分钟无不正常噪音、振动,方可正式投料生产。另视生产情况定期更换减速机油。

蒸汽加热反应釜技术参数:

公称容量
(L)

实际容量
( L)

电热功率
(KW)

夹套容量
(L)

内锅尺寸
(φmm)

外锅尺寸
(φmm)

减速机
型号

电机功率
(n/kw)

搅拌速度
(n/min)

50

61

3×2

95

400

600

m3

1450/0.6

60-80

100

120

6×2

120

500

700

m3

1450/0.6

60-80

200

247

6×3

200

600

800

m4

1450/1.5

60-80

300

35.5

6×3

250

700

900

m4

1450/1.5

60-80

500

589

9×4

290

900

1100

m6

1450/2.2

60-80

1000

121.5

12×4

560

1200

1400

m8

1450/4

60-80

2000

2244

15×5

750

1400

1600

m8

1450/4

60-80

3000

3201

15×5

1015

1600

1800

m8

1450/7.5

60-80

4000

4020

15×5

1226

1600

1800

m10

1450/7.5

60-80

5000

5170

18×5

1400

1800

2000

m10

1450/7.5

60-80






选型示例
